一、特點與應用范圍

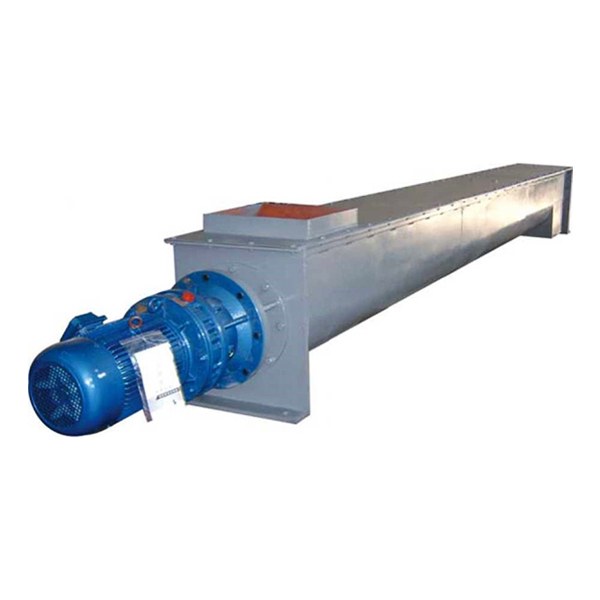

GX型螺旋輸送機是我國最早定型生產的通用型生產設備。

螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸的目的，其情況好像被持住不能旋轉的螺母在螺桿上平移一般， 使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。

本機的優點是：

(1)結構簡單、橫截面尺寸小、成本低；

(2)便于中間加載和卸載；

(3)操作簡單、方便；

(4)輸送過程物料與外界隔離，密封性好。

缺點是：動力消耗大，機件磨損快，物料在運輸過程中粉碎嚴重。

GX型螺旋輸送機以輸送粉狀、粒狀、小塊狀物料為上，如面粉、水泥、煤粉、砂土、各類小塊狀的煤和石子等。它不 宜輸送易變質的、粘性的易結塊的物料和大塊的物料，因為這些物料或者粘在螺旋上隨之旋轉，或者在吊軸承處產生堵料。

本系列螺旋輸送機直徑有150、200、250、300、400、500、600mm七種規格。機長以三米起至七十米止，每隔0.5m 一檔，可在環境溫度-20°C~+50°C條件下，以小于20°的傾角輸送溫度低于+200°C的物料。

二，總體布置和結構特征

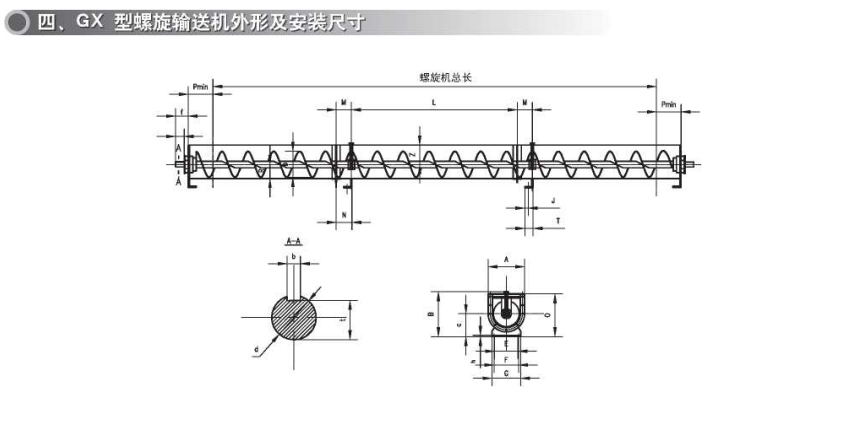

—臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成，本公司不提供電器開關及電機啟動設備。 螺旋機本體由頭節、中間節、尾節三種組成。一般情況下，出廠總裝時將中間節按長度長短依次排列，最長的中間節 靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋(S制法)和帶式螺旋(D制法)兩種。各螺旋 軸之間采用法蘭式聯接和花鍵聯接，保證了聯接軸的互換性，便于維修。

機蓋為瓦片式并用螺栓固定在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水橡膠石棉板。

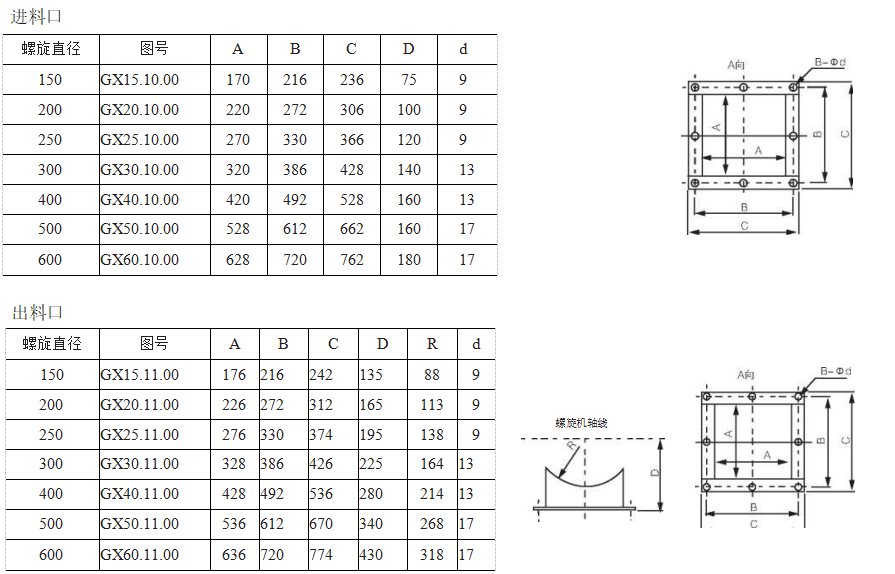

進、出料裝置有進料口，方形出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布 置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。進、出 料口還可根據用戶需要做成圓形法蘭。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機或擺線針輪減速機三種。

中間軸承座軸承一種采用PTM材料，具有極高的自潤滑性和耐磨性，中間軸和軸套采用超耐磨材料，使用壽命更長， 另一種采用由粉末冶金壓鑄而成含油軸承，其用于溫度較高的場合。

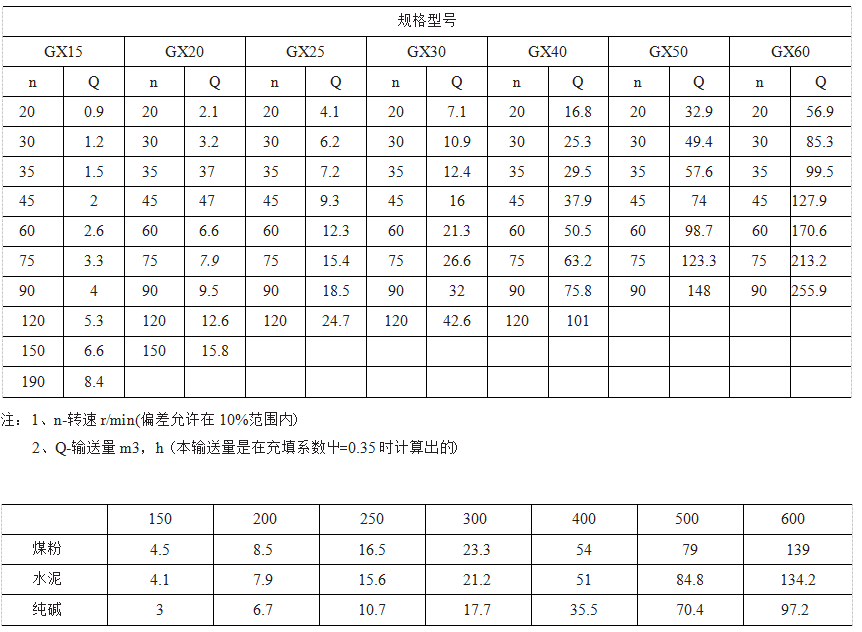

三，規格、技術參數
