一，概述

       NE系列板鏈式提升機是本公司在國外同類產品的基礎上開發研制的產品，用來提升各種散狀物料。是目前國內較為先 進的一種垂直提升設備。規格有 NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600及 NE800o它由運行部件、驅動部件、上部裝置、中部機殼以及下部裝置組成。運動部件由料斗和套筒滾子鏈組成，NE15、 NE30采用單排鏈，NE50-NE800采用雙排鏈。驅動裝置采用多種組合驅動，驅動平臺上裝有檢修架和欄桿。驅動裝置分左 右兩種。上部裝有軌道、逆止器。卸料口裝有防回料橡膠板。中間節裝有軌道以防止鏈條在工作時擺動。下部裝有自動張 緊裝置。

       本機不僅能提升普通粉狀、粒狀和塊狀物料，而且也可提升磨琢性強的物料，物料溫度可高達250°C，該機采用板式 套筒滾子鏈條作為牽引構件，采用流入式喂料，重力誘導式卸料。

1、提升范圍廣。對物料的種類、特征及塊度要求少，不僅提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性狀的 物料。物理學料溫度可達250°C。

2、驅動功率小。該機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送。鏈速低提升量大。 幾乎無回料和挖料現象，因此無產功率小，所耗功率是鏈提升機的70%。

3、輸送能力大。該系列具有11種規格。提升量范圍為15-800m3/n。

4、使用壽命長。本機的設計保證物料在喂料、提升和卸料中不會撒落，減少了機械磨損，物料之間很少發生擠壓和 碰撞現象。輸送鏈采用高強度耐磨鏈條，大大延長了鏈條和鏈斗的使用壽命。正常使用下，輸送鏈使用壽命超過5年。

5、密封性好，環境污染少。先進的設計原理，保證了整機的可靠性，無故障時間超過3萬小時。

6、操作、維護、維修方便、易損件少。由于節能和維修少，所以使用成本極低。

7、機械尺寸小，機殼經折邊和中間壓凸、再經焊接、剛性好、外觀漂亮。

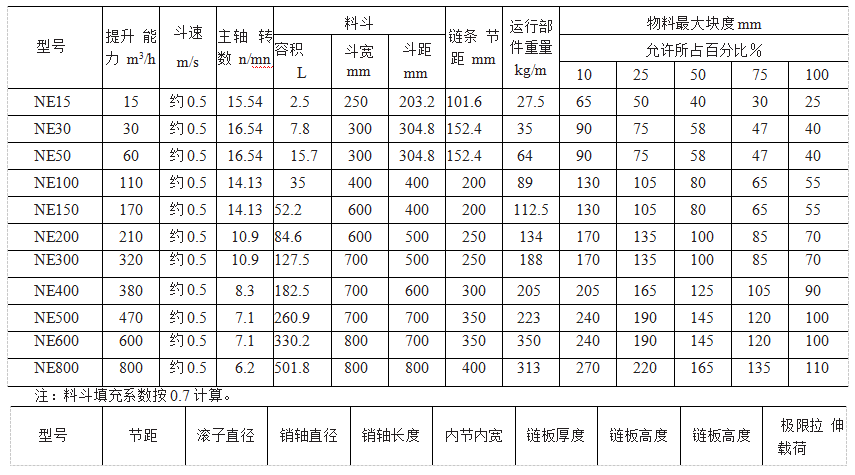

NE系列斗式提升機技術參數

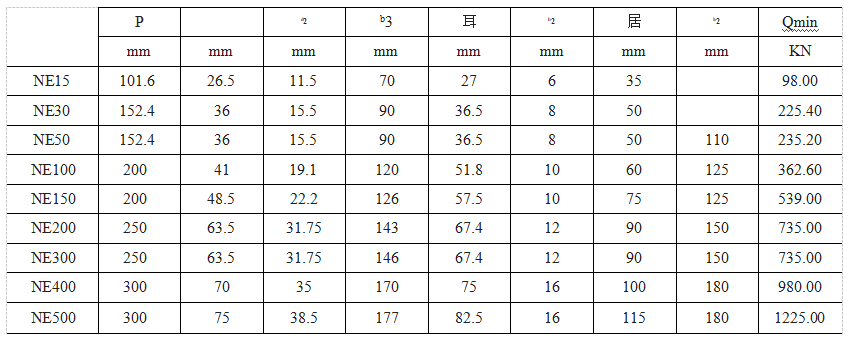

NE型斗式提升機鏈技術參數

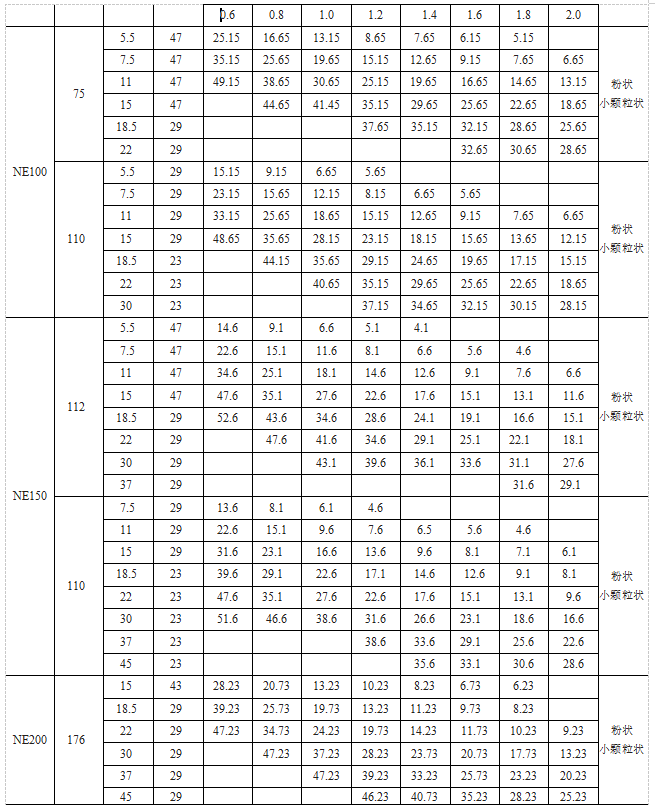

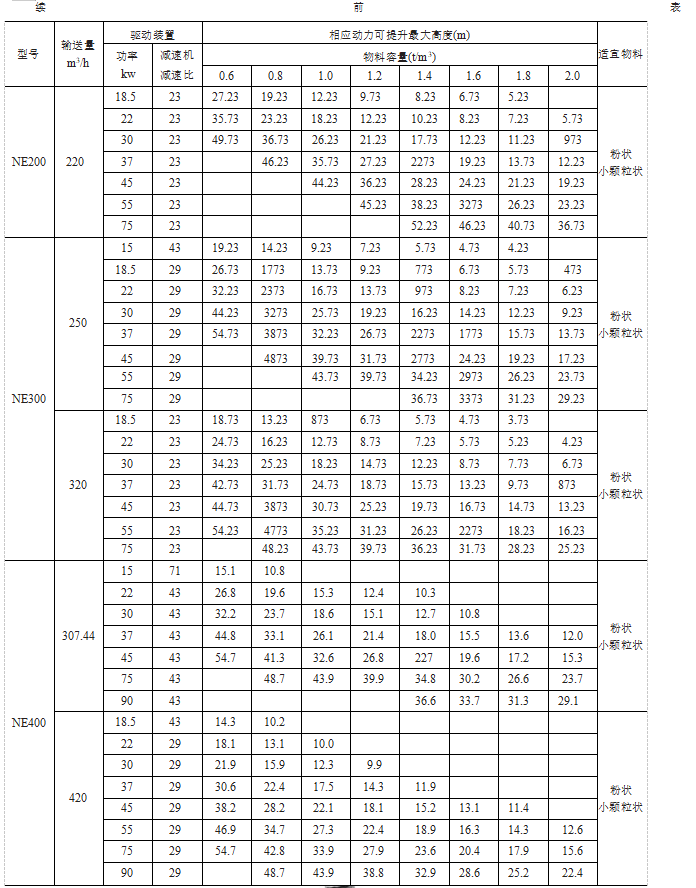

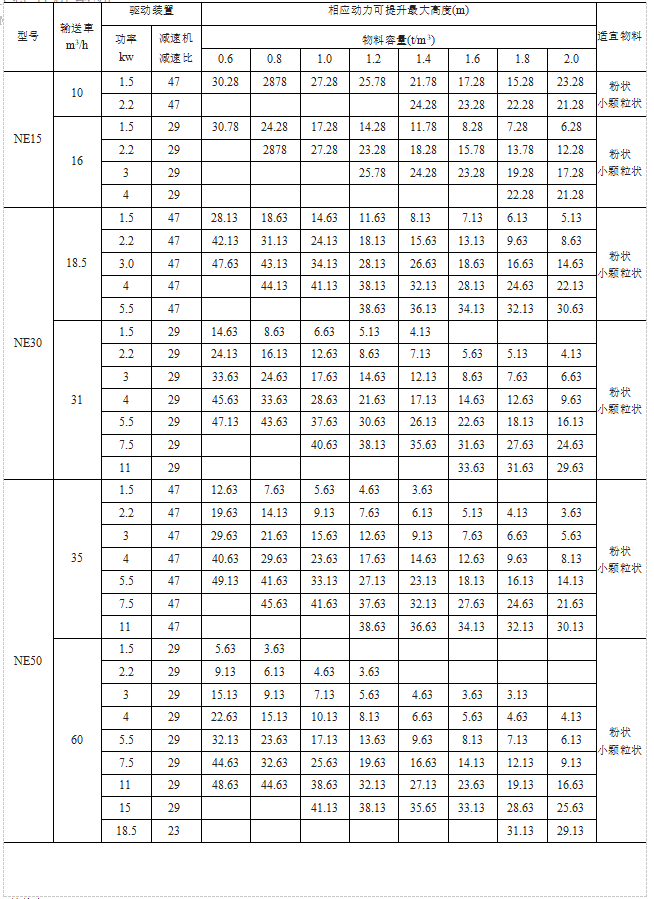

NE型斗式提升機的動力酉i

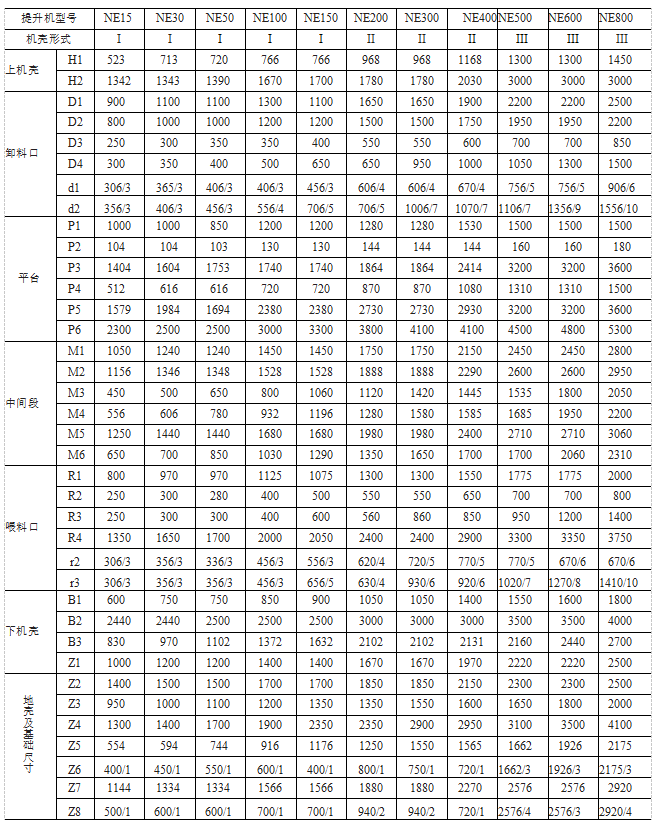

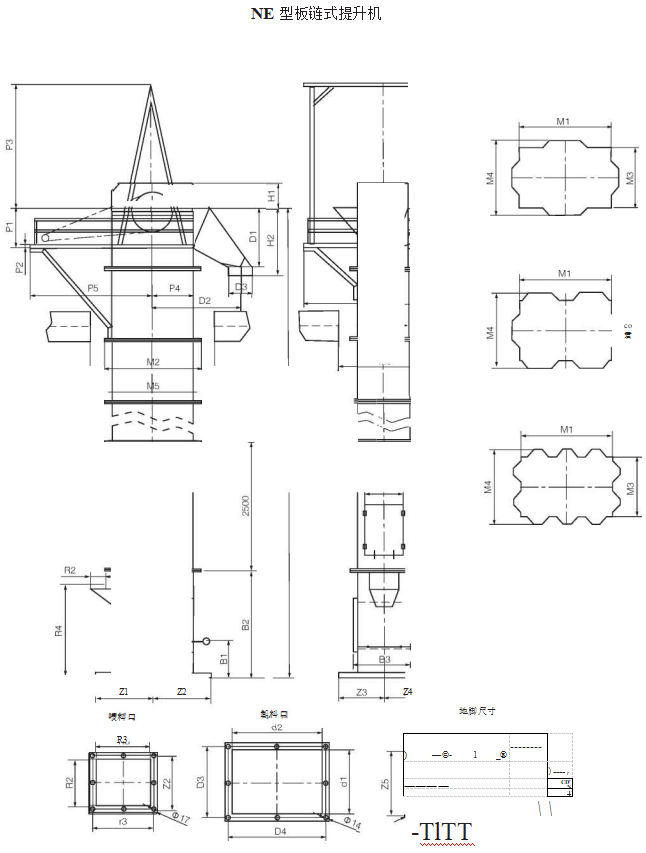

五、NE型斗式提升機的外形及安裝尺
